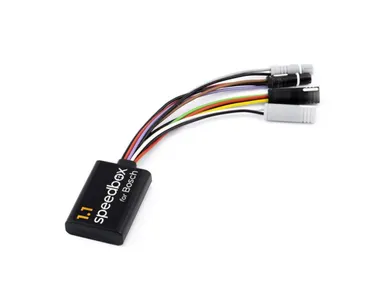

SpeedBox 1.1 for Bosch Smart System - Tehoa ja Vapapautta Sähköpyöräilyyn
SpeedBox 1.1 on innovatiivinen virityssarja Bosch Smart System -sähköpyörille, uusimmalla neljännen sukupolven moottorilla (Gen4). Tämä huippuluokan tuote poistaa sähköpyörän 25 km/h nopeusrajoituksen, mahdollistaen ajon jopa 35 km/h. Helppo asennus ja intuitiivinen käyttö tekevät siitä täydellisen valinnan kaikille sähköpyöräilijöille, jotka haluavat enemmän vapautta ja suorituskykyä.
Tee sähköpyöräilystäsi rajoittamatonta!
Ominaisuudet:
- Aktivointi: WALK -näppäimellä tai - + - + painikkeilla
- Suurin nopeus: Rajoittamaton (suositus max 35km/h)
- Virityksen aktivoinnin/deaktivoinnin ilmoitus: KYLLÄ (2,5/3,5 km/h)
- Näyttö näyttää:
- Todellinen nopeus: ei
- oikea kuljettu matka (laskennan jälkeen on valmis)
- Yhteensopiva:
- Kaikki Smart System -näytöt
- Kaikki Smart System -moottorit (sis SX -moottorin)
- Ei yhteensopiva sähköpyörien kanssa, joiden venttiiliin on kiinnitetty magneetti (Bosch Rim Magnet). Pyörässä täytyy olla johdollinen nopeustunnistin. Tarkistathan tämän asian omasta pyörästäsi ennen tilaamista!
- Ei ABS -järjestelmään
- Huomaathan että järjestelmän päivitys voi aiheuttaa boksin toiminnassa ongelmia, mikäli päivität pyörän ja boksi lakkaa toimimasta se ei ole takuunalainen asia.
- Poista automaattiset päivitykset eBike Flow -sovelluksesta.
Varoitus:
Huomaa, että tämän tyyppisten muunneltujen sähköpyörien käyttö yleisillä teillä saattaa olla lainvastaista. Valmistaja ja jälleenmyyjä ei ota vastuuta vahingoista, jotka johtuvat SpeedBox-tuotteiden käytöstä. SpeedBox-tuotteilla varustettuja sähköpyöriä ei saa käyttää yleisillä teillä, pyöräteillä ja julkisilla paikoilla. SpeedBox-tuotteilla varustettuja sähköpyöriä saa käyttää yksinomaan yksityisellä kiinteistöllä ja täysin omalla vastuulla. SpeedBoxin käyttö voi mitätöidä pyöräsi takuun. Suosittelemme vahvasti muiden turvaominaisuuksien ja suojavarusteiden käyttöä vammojen estämiseksi.
- Suosittelemme, että et päivitä sähköpyöräsi laiteohjelmistoa. Päivitys lisää virityksen havaitsemisen riskiä, mikäli päivität pyörän ja boksi lakkaa toimimasta se ei ole takuunalainen asia.
- Pysähdyttäessä lyhyeksi ajaksi, jotta ajaminen jatkuisi sujuvasti, suosittelemme pitämään toista jalkaa polkimella, jotta lähtölaskenta ei käynnisty.
- Kun pysähdyt pidemmäksi ajaksi, anna ainakin osittainen lähtölaskenta tapahtua.
- Pitkän ajon jälkeen lähtölaskenta voi kestää useita minuutteja.
- Älä poista näyttöä, jos lähtölaskenta ei ole päättynyt.
- Aktivoi/deaktivoi viritys ennen ajoa (kun sähköpyörä on paikallaan), ei ajon aikana.
- Suosittelemme olemaan ylittämättä 35 km/h nopeutta
Kuinka SpeedBox 1.1 for Bosch toimii?
Jotta kaikki SpeedBoxin toiminnot aktivoituvat oikein, asennuksen jälkeen on tärkeää siirtyä valikkoon ja säätää sähköpyörän renkaan ympärysmitta oikeaksi.
Asennus.
SpeedBox 1.1 Smart System asennetaan nopeustunnistimen ja näytönjohdon väliin, jolloin tiedot kulkevat SpeedBoxin kautta.
- Irrota moottorin vasemmalta puolelta pohjapanssari tai suojamuovi. Tarvittaessa irrota myös poljinkampi.
- Irrota moottorista näytön ja nopeustunnistimen liitin.
- Liitä SpeedBoxin vastaavat liittimet moottoriin.
- Liitä moottorista irrotetut liittimet SpeedBoxiin.
- Asennus on valmis. Testaa, että pyörä käynnistyy ja että nopeustiedot näkyvät näytöllä pyörittämällä takapyörää.
- Sovita SpeedBox ja liittimet niin, että pohjapanssari tai suojamuovi mahtuu takaisin paikoilleen.
SpeedBox 1.1 kytkentäkuva ja liittimien sijainti.
Aktivointi.
Aktivoi/deaktivoi viritys ennen ajoa (kun sähköpyörä on paikallaan), ei ajon aikana!
Aktivoi SpeedBox 1.1 suoraan sähköpyöräsi ohjausyksiköstä WALK-painikkeella (pitämällä lyhyesti " - "-painiketta painettuna). Sähköpyöräsi näytössä näkyy arvo 3,5 km/h ja tästä lähtien voit ajaa jopa 35 km/h. Voit muuttaa oletusnopeusrajoituksen haluamaksesi (99 km/h asti), mutta virhekoodien riskin minimoimiseksi suosittelemme, että nopeus ei ylitä 35 km/h.
Voit poistaa virityksen käytöstä hetken kuluttua WALK-painikkeella (pitämällä " - " -painiketta painettuna). Sähköpyöräsi näytössä näkyy arvo 2,5km/h ja nopeusrajoitus palautuu 25km/h. Sähköpyöräsi toimii tällöin samalla tavalla kuin ennen viritysasennusta.
SpeedBox on suunniteltu myös sähköpyörille, joissa ei ole WALK-avustustoimintoa käytössä tai aktivoitu. Tässä tapauksessa voit aktivoida/deaktivoida virityksen vaihtamalla kahden aputilan välillä kahdesti, eli painamalla - + - + -painikkeita.
Nopeuden ohjelmointi.
Voit asettaa enimmäisnopeusrajoituksen vaihtamalla tiloja TURBO-tilasta kolme tasoa alaspäin ja sitten kolme tasoa ylöspäin : eMTB - TOUR+ - ECO - TOUR+ - eMTB - TURBO. Tämän jälkeen näyttöön tulee todellinen nopeusrajoitus. Sähköavustimen maksiminopeus voidaan vaihtaa aktivoimalla/poistamalla WALK-aputoiminto hetkeksi tai kääntämällä takapyörää 360°. Näytössä oleva arvo 2,5 km/h vastaa 25 km/h:n rajaa, 3,0 vastaa 30 km/h, 3,5 vastaa 35 km/h jne. Viimeinen näytetty raja tallentuu 15 sekunnin käyttämättömyyden jälkeen.
Huomio ajon jälkeen.
Ajon päätyttyä jätä sähköpyörä päälle hetkeksi, kunnes SpeedBox lopettaa "laskennan" (ajoaika jatkuu näytössä, kunnes se pysähtyy ja näyttää oikean kuljetun matkan) estääksesi virityksen havaitsemisen sähköpyörässäsi. Älä irrota näyttöä sähköpyörän lukitsemiseksi ennen kuin SpeedBox on lopettanut "laskenta" -prosessin.
